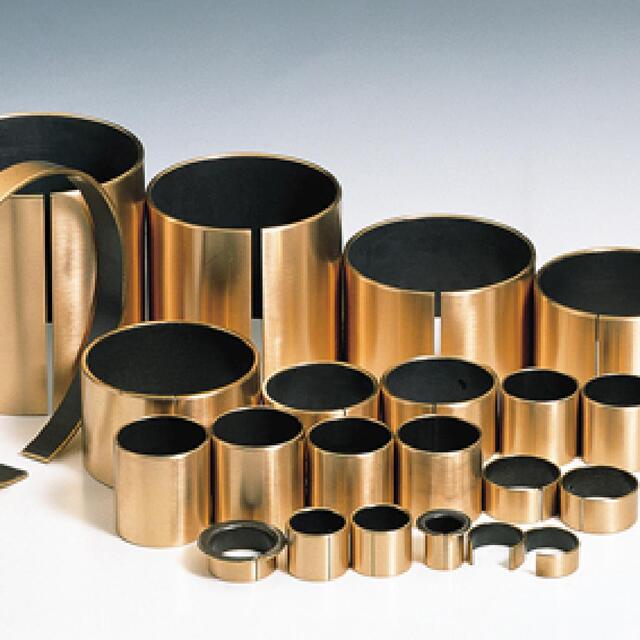

BMB-1自润滑卷制轴承

产品特点

d	D	轴径f7 Dlameter of axle	座孔H7 Housing bore	壁厚 Wall thick ness		f1	f2	L0 0 -0.3
d	D	轴径f7 Dlameter of axle	座孔H7 Housing bore	Min.	Max.	f1	f2	6	8	10	12	15	20	25	30	40	50
6	8	6 -0.013 -0.028	8 +0.015	0.980	1.005	0.5	0.3	0606	0608	0610
8	10	8 -0.013 -0.028	10+0.018					0806	0808	0810	0812	0815
10	12	10 -0.016 -0.034	12 +0.018					1006	1008	1010	1012	1015	1020
12	14	12 -0.016 -0.034	14+0.018					1206	1208	1210	1212	1215	1220	1225
13	15	13 -0.016 -0.034	15 +0.018							1310			1320
14	16	14 -0.016 -0.034	16 +0.018							1410	1412	1415	1420	1425
15	17	15 -0.016 -0.034	17 +0.018							1510	1512	1515	1520	1525
16	18	16 -0.016 -0.034	18 +0.018							1610	1612	1615	1620	1625
17	19	17 -0.016 -0.034	19 +0.021							1710	1712		1720
18	20	18 -0.016 -0.034	20 +0.021							1810	1812	1815	1820	1825
20	23	20 -0.020 -0.041	23 +0.021	1.475	1.505	0.8	0.4			2010	2012	2015	2020	2025	2030
22	25	22 -0.020 -0.041	25+0.021							2210	2212	2215	2220	2225	2230
24	27	24 -0.020 -0.041	27 +0.021										2420	2425	2430
25	28	25 -0.020 -0.041	28 +0.021							2510	2512	2515	2520	2525	2530	2540	2550
28	32	28 -0.020 -0.041	32+0.025	1.970	2.005	1.0	0.5					2815	2820	2825	2830	2840
32	34	32 -0.025 -0.041	34+0.025								3012	3015	3020	3025	3030	3040
32	36	32 -0.025 -0.050	36+0.025										3220		3230	3240
35	39	35 -0.025 -0.050	39+0.025								3512	3515	3520	3525	3530	3540	3550
38	42	38 -0.025 -0.050	42+0.025									3815			3830	3840
40	44	40 -0.025 -0.050	44+0.025								4012		4020	4025	4030	4040	4050

d	D	轴径f7 Dlameter of axle	座孔H7 Housing bore	壁厚 Wall thick ness		f1	f2	L0 0 -0.3
d	D	轴径f7 Dlameter of axle	座孔H7 Housing bore	Min.	Max.	f1	f2	20	25	30	40	50	60	70	80	100
45	50	45-0.025 -0.050	50 +0.025	2.460	2.505	1.2	0.6	4520	4525	4530	4540	4550
50	55	50-0.030 -0.060	55+0.030					5020		5030	5040	5050	5060
55	60	55-0.030 -0.060	60+0.030							5530	5540	5550	5560
60	65	60-0.030 -0.060	65+0.030							6030	6040	6050	6060	6070
65	70	65-0.030 -0.060	70+0.030							6530	6540	6550	6560	6570
70	75	70-0.030 -0.060	75+0.030								7040	7050	7060	7070	7080
75	80	75-0.030 -0.060	80+0.030							7530	7540	7550	7560	7570	7580
80	85	80 0 -0.035	85 +0.035	2.440	2.490	1.4	0.7				8040	8050	8060	8070	8080	80100
85	90	85 0 -0.035	90 +0.035								8540		8560		8580	85100
90	95	90 0 -0.035	95 +0.035								9040	9050	9060		9080	90100
95	100	85 0 -0.035	100 +0.035									9550	9560		9580	95100
100	105	100 0 -0.035	105 +0.035									10050	10060		10080
105	110	105 0 -0.035	110 +0.035										10560		10580
110	115	110 0 -0.035	115 +0.035										11060		11080
120	125	120 0 -0.04	125 +0.035	2.415	2465	1.6	0.8						11560		12080	120100
125	130	120 0 -0.04	130+0.040										12060			125100
130	135	130 0 -0.04	135+0.040										12560		13080	130100
140	145	140 0 -0.04	145+0.040										13060		14080	140100
150	155	150 0 -0.04	155+0.040										14060		15080	150100
160	165	160 0 -0.04	165+0.040									15050	15060		16080	160100
180	185	180 0 -0.046	185+0.046										16060		18080	180100
190	195	190 0 -0.046	195+0.046												19080	190100
200	205	200 0 -0.046	205+0.046												20080	200100
220	225	220 0 -0.046	225+0.046										20060		22080	220100
250	255	250 0 -0.052	255+0.052												25080	250100
260	265	260 0 -0.052	265+0.052												26080	260100
280	285	280 0 -0.052	285+0.052												28080	280100
300	305	300 0 -0.052	300+0.052												30080	300100
